前面我們介紹過，加熱到A狀態(tài)的鋼，冷卻速度必須大于臨界冷卻速度是才能獲得要求的M組織。

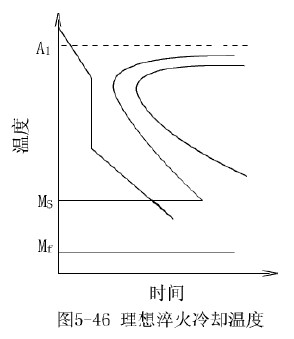

但是從此圖我們可以看出，要獲取M組織，不需要在整過冷卻過程中都快速冷卻，關(guān)鍵在C曲線鼻尖處，這里奧氏體最不穩(wěn)定，因此650最不穩(wěn)定，因此650～550℃溫度范圍內(nèi)要快速冷卻，而在稍低于Ai點(diǎn)和稍高于Ms點(diǎn)處過奧氏體較穩(wěn)定，為了減少淬火冷卻中因工件截面內(nèi)外溫度差引起的熱應(yīng)力，冷卻速度應(yīng)緩慢些，特別是Ms點(diǎn)處，冷卻速度太大，工件體積漲大，組織應(yīng)力也愈大，易引起變形和開裂。

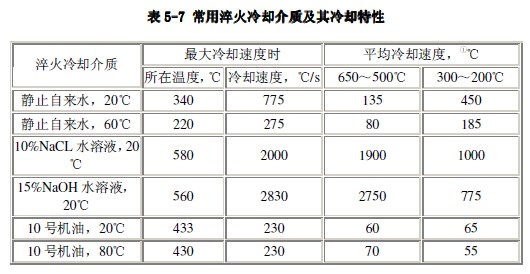

常用淬火冷卻介質(zhì)
各冷卻速度值均系根據(jù)有關(guān)冷卻速度特性曲線估算。冷卻速度特性曲線通常是用導(dǎo)熱率高的銀制球形試樣( φ20mm)，加熱后淬入冷卻介質(zhì)中，利用熱電偶
測出試樣心部溫度隨冷卻時(shí)間的變化，并經(jīng)示波器顯示出來。
青島豐東熱處理提供熱處理服務(wù)，可為客戶提供化學(xué)熱處理(滲碳、滲氮、碳氮共滲)、真空熱處理、等離子熱處理(離子滲氮)、常規(guī)熱處理(含深冷處理)等四大領(lǐng)域的熱處理加工服務(wù)。歡迎新老客戶來電咨詢，電話：4006577217。
“青島豐東熱處理”微信公眾號提供的熱處理行業(yè)動態(tài)及資訊，歡迎關(guān)注。
