1. 工藝參數(shù)
- 溫度范圍：500～510℃
- 保溫時(shí)間：48～100h
- 滲層深度：0.45～0.60mm
- 表面硬度：≥900HV

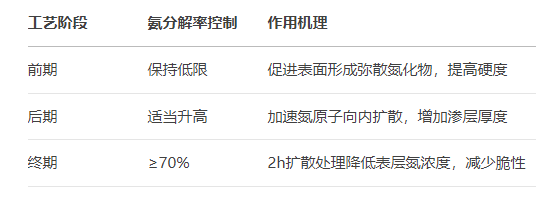

2. 工藝控制要點(diǎn)
3. 冷卻方式選擇
- 精密零件：爐冷至180～200℃出爐
- 普通零件：450℃以下快冷
4. 工藝特點(diǎn)
- 優(yōu)勢(shì)：變形小、操作簡(jiǎn)便、硬度高
- 局限：滲層淺、周期長(zhǎng)、脆性大
- 典型應(yīng)用：高精度、高硬度要求的精密零件
二、兩段滲氮工藝

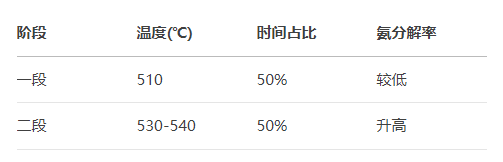

1. 工藝參數(shù)對(duì)比
2. 工藝優(yōu)勢(shì)
- 效率提升：比等溫滲氮縮短1/3時(shí)間
- 性能改善：
- 硬度梯度平緩（降低30～50HV）
- 減薄脆性白亮層
- 滲層深度增加
3. 適用場(chǎng)景
- 較深滲層需求零件
- 結(jié)構(gòu)簡(jiǎn)單的硬表面零件
- 兼顧效率與質(zhì)量的批量生產(chǎn)
三、三段滲氮工藝
1. 溫度控制曲線
2. 各階段作用
1. 一段滲氮：
- 建立表面氮濃度飽和層
- 形成高硬度氮化物
2. 二段滲氮：
- 提高擴(kuò)散速率（溫度↑+分解率↑）
- 加速滲層生長(zhǎng)
3. 三段滲氮：
- 優(yōu)化表面氮濃度
- 平衡硬度與脆性
3. 工藝特點(diǎn)
- 最高效：顯著縮短工藝周期
- 最深層：可獲得更厚滲層
- 注意點(diǎn)：
- 變形量略大于兩段法
- 工藝控制難度較高

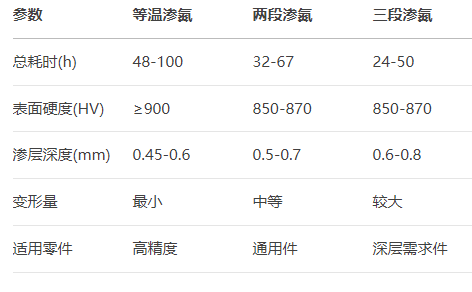

四、三種工藝綜合對(duì)比
五、關(guān)鍵工藝控制建議
1. 預(yù)備熱處理：
- 優(yōu)先采用調(diào)質(zhì)處理
- 普通件允許正火處理
2. 溫度控制：
- 允許偏差±10℃
- 推薦采用多區(qū)控溫系統(tǒng)
3. 質(zhì)量檢測(cè)：
- 通過(guò)隨爐試樣確定滲層深度
- 定期檢測(cè)白亮層厚度（建議≤20μm）
4. 工藝選擇原則：
- 精度優(yōu)先→等溫法
- 效率優(yōu)先→三段法
- 均衡選擇→兩段法
六、典型問(wèn)題解決方案
1. 表面脆性過(guò)大：
- 增加終期擴(kuò)散處理時(shí)間
- 控制氨分解率≥70%
2. 滲層不均勻：
- 檢查爐氣循環(huán)系統(tǒng)
- 優(yōu)化裝爐方式
3. 硬度不足：
- 核實(shí)一段溫度控制
- 檢查氨氣純度（≥99.8%）
（注：所有工藝參數(shù)需根據(jù)具體材料、零件結(jié)構(gòu)和性能要求進(jìn)行調(diào)整優(yōu)化）
- 上一篇：沒(méi)有了！
- 下一篇：鋼件氮化前應(yīng)進(jìn)行什么熱處理？
