1.齒輪材料選用：

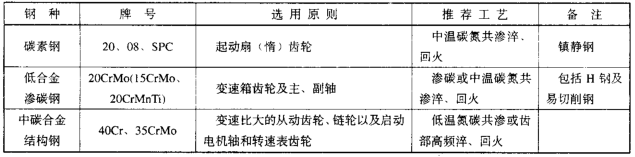

齒輪材料推薦按下表選用：
2. 齒輪材料及齒坯的質量檢驗：
2.1 齒輪材料或齒坯進廠必須有供方出具的合格質量保證書，質檢部門按照雙方供貨合同或圖樣技術要求進行外觀、內在質量檢查。
2.2 外觀檢查：
2.2 外觀檢查：
2.2.1 熱軋鋼材的尺寸、外形和重量及其允許偏差應符合GB/T 702 的規定，其尺寸精度和彎曲度應符合第2組規定，并不得有短尺寸搭配；
2.2.2 目測齒輪毛坯外觀不得有銹蝕 (斑)、氧化起皮、鍛打折疊、切邊撕裂、淬火裂紋等缺陷，必要時可進行磁粉探傷。
2.3 內在質量檢查：
2.3.1 化學成分符合GB/'T 3077規定，每爐號或每批進行檢測；
2.3.2 低倍組織 (酸浸蝕、非金屬夾雜物) 每爐號或每批進行檢測；
2.3.3 當技術條件中有淬透性、晶粒度及力學性能試驗要求時，每爐號(批)進行檢測，其結果應符合技術條件或技術協議要求。
3. 預備熱處理質量檢驗：
3.1 須經滲碳或碳氮共滲處理的齒輪的齒坯應在精車削前進行正火處理；
3.2須經低溫氮碳共滲或齒部高頻淬火處理齒輪的齒坯，應在精車削前進行正火或調質處理，正火或調質硬度符合圖樣要求，但須經低溫氮碳共滲處理齒輪的齒坯采用調質處理時，其回火溫度
應高于共滲處理溫度 10℃以上。
4.最終熱處理質量檢驗：
4.1滲碳或碳氮共滲淬火、回火
4.1.1外觀：齒輪滲碳或碳氮共滲處理后，用肉眼檢查表面，不得有氧化皮、剝落、磕碰傷等缺陷；

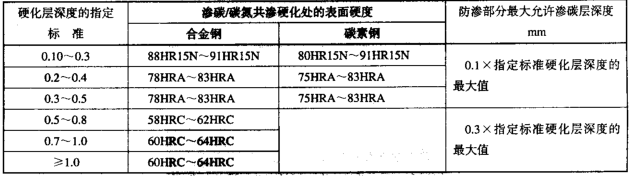

4.1.2表面硬度：表面硬度及其測試方法規定參照下表
4.1.3 防滲部分最大允許滲碳層深度： ‘
當圖樣技術要求中未對防滲部分允許滲層深度做出規定時，推薦采用上表數據
4.1.3.1螺紋部位；
4.1.3.2熱處理后需要進行熔焊部位。
4.1.4 心部硬度：
4.1.3.2熱處理后需要進行熔焊部位。
4.1.4 心部硬度：
4.1.4.1全硬化層深度T=O.1mm - 0.5mm 的低碳鋼板類制造齒輪，心部硬度不作規定；
4.1.4.2 盤齒類心部硬度28HRC -45HRC；
4.1.4.3主副軸類心部硬度25HRC- 40HRC (空心軸心部硬度不得超過45HRC )。
4.1.5 金相組織：
4.1.5.1滲碳淬火組織按QC/P 262規定；
4.1.5.2碳氮共滲淬火組織按QCn 29018規定。
4.1.6 軸類螺紋段硬度：
4.1.6.1當采用防滲工藝方法時，螺紋段表面硬度不大于48HRC ；
4.1.6.2當采用整體處理，螺紋段表面進行高頻局部回火工藝時，螺紋后端過渡臺階 R 及螺牙根部下0.2mm 處的硬度為不大于450HVo.3。
4.2 低溫氮碳共滲處理：
檢查項目及指標見下表：
檢查項目及指標見下表：
4.3 高頻淬火處理：
表面硬度、硬化層深度符合產品圖樣要求，金相組織符合JB/T 9204 規定。
5. 熱處理設備和工藝要求：
5.1 氣體滲碳爐的爐溫、加熱(保溫)時間、氣氛碳勢(Cp)以及淬火油溫應得到有效控制，優先推薦使用箱式多用爐、連續式爐以及帶有碳控系統的井式爐；
5.2 低溫氣體氮碳共滲設備的爐溫、加熱 (保溫) 時間、滲劑通量應得到有效控制，鹽浴氮碳共滲設備的爐溫、加熱 (保溫) 時間、鹽浴成分以及流動性應得到有效控制。優先推薦使用QPQ 工藝；
5.3 高頻淬火機床應具有工件旋轉功能，電源輸出功率、頻率、電壓以及加熱時間應得到有效控制。
