貝氏體：大約在C曲線350℃至Ms點(diǎn)溫度范圍內(nèi)
貝氏體組織是由含碳過飽和的鐵素體與滲碳體組成的兩相混合物，因此A轉(zhuǎn)變成貝氏體也包含了晶格的改組和碳原子的擴(kuò)散，它的轉(zhuǎn)變過程同樣也是經(jīng)過了固態(tài)下形核的長大來完成的，貝氏體的轉(zhuǎn)變溫度比珠光體還低，因此在低溫下鐵原子只能做很小的位移。而不發(fā)生擴(kuò)散，下面我們介紹一下B上和B下：
上貝氏體組織形成過程：

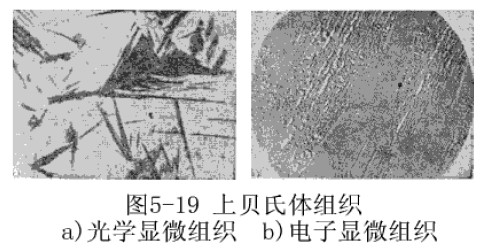

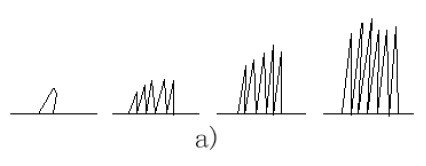

上貝氏體大約是在C曲線鼻尖到350℃溫度范圍內(nèi)形成的，首先是在A的低碳區(qū)或晶界上形鐵素體晶粒，然后向A晶粒內(nèi)長大，形成圖中密集而又相互平行排列的鐵素體，由于溫度低碳原子的擴(kuò)散能力弱，鐵素體形成時(shí)只有部分碳原子遷移到相鄰的A體中，來不及遷出的碳原子固溶于鐵素體內(nèi)，而成為含碳過飽和的鐵素體，隨著鐵素體片的增長和加寬，排列在它們之間的奧氏體含碳量迅速增加，含碳量足夠高，便在鐵素體片間析出滲碳體，形成上貝氏體，上貝氏體在光學(xué)顯微鏡下呈羽毛狀。
下貝氏體組織形成過程：

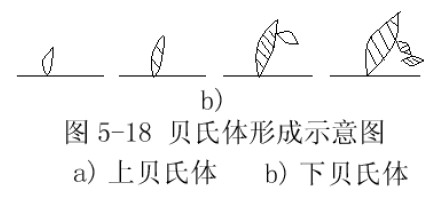

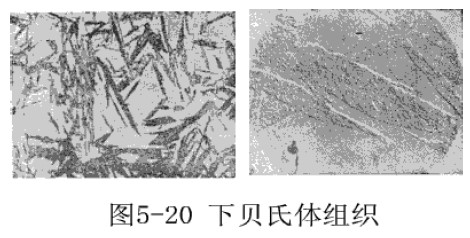

B下大約是在350℃至Ms點(diǎn)溫度范圍內(nèi)形成，首先在A的貧碳區(qū)形成針狀鐵素體，然后想四周長大，由于轉(zhuǎn)變溫度更低，碳原子的擴(kuò)散能力更弱，它只能在鐵素體內(nèi)作短距離移動(dòng)，因此在含碳過飽和的針形鐵素體內(nèi)析出與長軸成55～60°的碳化物小片，這種組織稱下貝氏體，下貝氏體在光學(xué)顯微鏡下呈黑色針片狀形態(tài)。
B組織的性能：
B上和B下性能相比較，B下不僅具有較高的硬度和耐磨性，而且B下的硬度，韌性和塑性均高于B上。

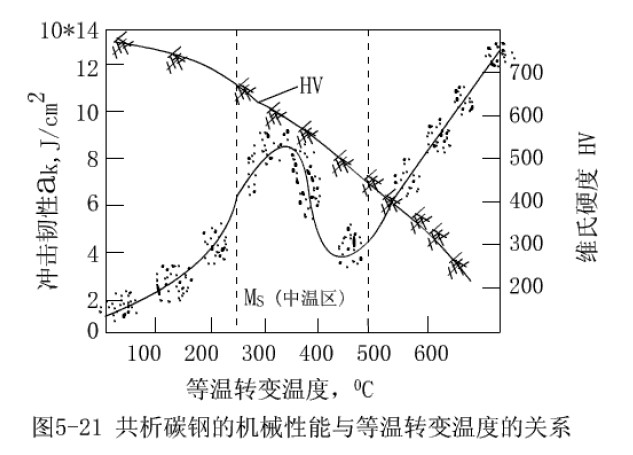

這個(gè)圖是共析碳鋼的機(jī)械性能與等溫轉(zhuǎn)變溫度的關(guān)系，從這個(gè)圖上可以看出，在350℃上貝氏體溫度轉(zhuǎn)變范圍內(nèi)B上的強(qiáng)度，硬度越低，韌性也越低而BF相反（350℃至Ms）它的強(qiáng)度，硬度，塑性和韌性的綜合機(jī)械性能較高，因此生產(chǎn)中常采用等溫淬火獲取B下組織。
奧氏體過冷到M線以下，發(fā)生馬氏體轉(zhuǎn)變“M”，由于馬氏體轉(zhuǎn)變是在極快的連續(xù)冷卻過程中進(jìn)行的，因此馬氏體的轉(zhuǎn)變我們放在過冷奧氏體連續(xù)冷卻轉(zhuǎn)變一節(jié)中討論。
