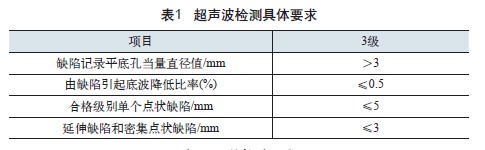

支撐座材質(zhì)：DINl.7225（相當(dāng)于42CrMo4）。用戶要求煉鋼→鍛造→無損檢測→粗加工→調(diào)質(zhì)→檢驗性能→精加工交貨。鋼錠采用電爐冶煉+鋼包精煉+真空脫氣。拉伸試樣端頭檢化學(xué)成分，按GB/T 222-2006控制成品化學(xué)成分允許偏差。超聲波無損檢測要求：根據(jù)DINEN10228-3，內(nèi)部質(zhì)量等級為3級，詳見表1。取樣位置：上端缺口表皮取三組切向試樣，一拉三沖，力學(xué)性能要求見表2。

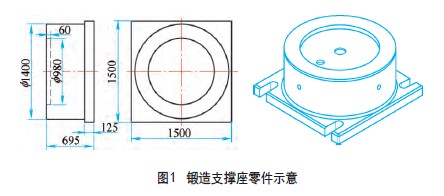

鍛件成品形狀：大頭方：1500mm×1500mm×125mm，小頭：φ1400mm×570mm，總高度695mm，其產(chǎn)品尺寸如圖1所示。
鍛造難點：鍛件圓的部分比較短(570mm)，導(dǎo)致從方拔圓時切肩不足，常規(guī)鍛造工藝需
要多加鋼錠才能鍛出。另外，大頭鍛成方后，其方頭四角不易倒圓。為此，工藝編制人員與車間一線技術(shù)員進(jìn)行了技術(shù)溝通，討論分析后，制訂了詳細(xì)的鍛造工藝。
2.常規(guī)工藝思路

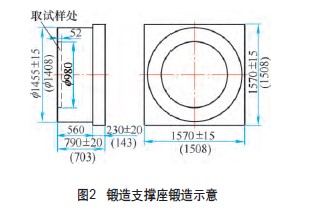

鍛造工藝設(shè)計圖樣如圖2所示。先鍛成方塊形狀(1650mm×1650mm×L)，然后在其四角切肩分料，拔出小頭圓臺部分。而1650mm×1650mm，其對角線長度已達(dá)剄2334mm，
超出了31500kN壓力機寬度限制，無法進(jìn)行切肩操作，且其切肩重量不足，需增加鍛件重3t，增加鋼錠4t。
青島豐東熱處理提供熱處理服務(wù)，可為客戶提供化學(xué)熱處理(滲碳、滲氮、碳氮共滲)、真空熱處理、等離子熱處理(離子滲氮)、常規(guī)熱處理(含深冷處理)等四大領(lǐng)域的熱處理加工服務(wù)。歡迎新老客戶來電咨詢，電話：4006577217。
“青島豐東熱處理”微信公眾號提供的熱處理行業(yè)動態(tài)及資訊，歡迎關(guān)注。
