公与淑婷厨房猛烈进出视频韩国 ,性色AV无码,亚洲日韩乱码一区二区三区四区,国产SUV精品一区二人妻

    M轉(zhuǎn)變與我們前面所介紹的相變一樣，它也具有形核與長(zhǎng)大兩個(gè)過(guò)程，但它與其它相變相比，又有以下特點(diǎn)：
    1．馬氏體轉(zhuǎn)變是無(wú)擴(kuò)散型轉(zhuǎn)變P，B體型轉(zhuǎn)變都屬于擴(kuò)散型轉(zhuǎn)變，A->M由于過(guò)冷度極大，依次A中的鐵，碳原子不能進(jìn)行擴(kuò)散，轉(zhuǎn)變是只發(fā)生Y -Fe-α-Fe轉(zhuǎn)變，過(guò)飽和的碳未析出而形成碳在α-Fe中的過(guò)飽和固溶體，因此說(shuō)M轉(zhuǎn)變是無(wú)擴(kuò)散變。
    2．M轉(zhuǎn)變速度快M形成不需要孕育期，形成僅需10^-7秒（0.1微秒）。

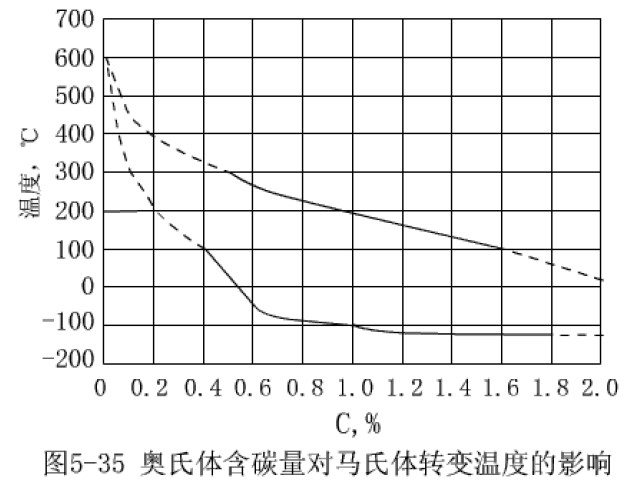

    3．M轉(zhuǎn)變是在某一溫度范圍內(nèi)形成的。過(guò)冷奧氏體一大于V_1c的速度冷卻到M_s點(diǎn)時(shí)，就轉(zhuǎn)變?yōu)镸，冷卻到M_f線時(shí)，M轉(zhuǎn)變結(jié)束。實(shí)驗(yàn)表明：M_s與M_f點(diǎn)的位置與冷卻速度無(wú)關(guān)，而與A的含碳量有關(guān)，含碳量越高，M_s與M_f點(diǎn)的溫度越低。
    4．M轉(zhuǎn)變的不完全性
      含碳量超過(guò)0.5%后，Mf溫度將到室溫，因此淬火時(shí)，在室溫下必然有一部分A被留下來(lái)，這部分A稱殘余A，含碳量高，M。溫度高，淬火后殘余A增多。我們不希望殘余A出現(xiàn)，但是在保證M轉(zhuǎn)變的條件下，A過(guò)冷到M_f點(diǎn)以下，仍有少量的參與奧氏體被留下來(lái)，這就是我們所說(shuō)的“馬氏體轉(zhuǎn)變不完全性”。追究M轉(zhuǎn)變?yōu)槭裁磿?huì)保留殘余A?原因是M轉(zhuǎn)變時(shí)，體積要膨脹，體積的膨脹使還沒(méi)轉(zhuǎn)變的A產(chǎn)生多向應(yīng)力，因此阻止了A→M，而保留下來(lái)A。
冷處理
    殘余A不僅降低淬火鋼的硬度和耐磨性，而且在工件使用過(guò)程中，殘余A會(huì)繼續(xù)轉(zhuǎn)變成M，使這就要求高精度的工件，如，精密絲杠，精密量具，精密軸承等。為了保證使工件形狀，尺寸發(fā)生變化，影響工件的尺寸精度，用期間的精度，淬火工件冷卻到室溫后，在冷卻到-78℃或-183℃，來(lái)最大限度消除殘余A，達(dá)到增加硬度，耐磨性與尺寸穩(wěn)定性的目的，這種處理成“冷處理”。
