公与淑婷厨房猛烈进出视频韩国 ,性色AV无码,亚洲日韩乱码一区二区三区四区,国产SUV精品一区二人妻

304、304H和304L三者有什么區(qū)別呢？
        其實(shí)按鉻鎳的含量都是304不銹鋼，成分中都是含18%的鉻(Cr)，8%的鎳(Ni），但是主要的區(qū)別在于含碳量的不同。         304L是超低碳不銹鋼，碳含量降到0.03%以下，可避免晶間腐蝕，并且在理論上抗應(yīng)力腐蝕的效果比304要強(qiáng)，但在實(shí)際應(yīng)用中效果并不明顯。降低碳和添加鈦的目的是一樣的，但加鈦的321冶煉成本較高，鋼水稠，價(jià)格也較貴。
        304H中的H 指的是高溫，高含碳量就是高溫強(qiáng)度的保障，GB150要求奧氏體鋼用在525度以上時(shí)，含碳量不小于0.04%，碳化物是強(qiáng)化相，尤其是高溫強(qiáng)度優(yōu)于純奧氏體。

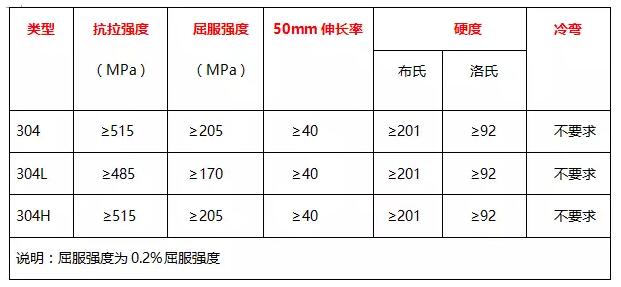

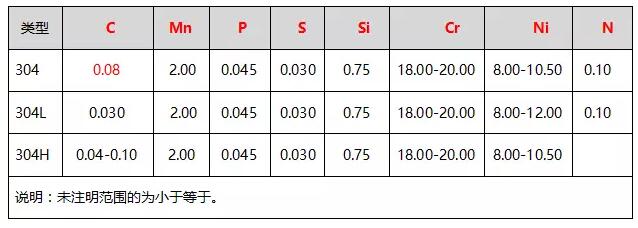

        三者中，含碳量最高的是304H,含碳量最低的是304L，而304不銹鋼的含碳量在二者之間。碳含量越高不銹鋼耐腐蝕性越差也越易生銹。含碳量的不同也導(dǎo)致其價(jià)格會(huì)有所差異，還是那句話用途不同要求也就不同。         另外，從這兩個(gè)列表可以判定，認(rèn)為304L可以代替304使用的觀點(diǎn)是錯(cuò)誤的，能不能使用與使用場(chǎng)合有關(guān)，而且按照容規(guī)規(guī)定，我們都沒(méi)有權(quán)進(jìn)行"材料代用"，只有原設(shè)計(jì)部門(mén)才可以有權(quán)進(jìn)行"材料代用"的工作，這一點(diǎn)請(qǐng)大家千萬(wàn)要記住。
        奧氏體不銹鋼具有優(yōu)良的耐蝕性能，但硬度低，耐磨性差，用奧氏體不銹鋼制造的機(jī)械零件使用壽命很低。常規(guī)的離子氮化硬化處理雖然會(huì)明顯提高零件的表面硬度，但是會(huì)犧牲奧氏體不銹鋼本身的耐蝕性。經(jīng)過(guò)青島豐東熱處理有限公司耐蝕硬化技術(shù)處理后，不但表面硬度可以達(dá)到1000HV以上，而且耐蝕性還會(huì)進(jìn)一步提升，適用材料：303、304、316Ti、316L等，具體可以查看青島豐東奧氏體不銹鋼離子滲氮技術(shù)文章。
