公与淑婷厨房猛烈进出视频韩国 ,性色AV无码,亚洲日韩乱码一区二区三区四区,国产SUV精品一区二人妻

        鋼的退火、正火、淬火等熱處理，都需將其加熱到奧氏體轉(zhuǎn)變區(qū)的溫度，即完成所謂的奧氏體化過程。

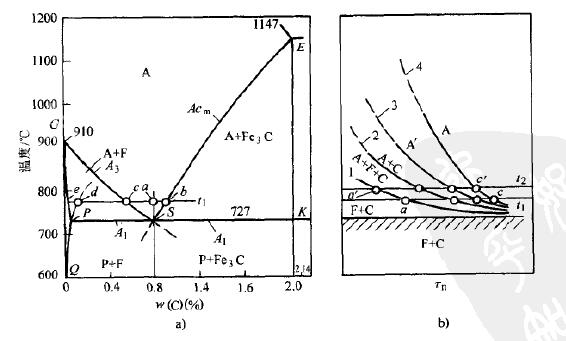

        共析鋼的加熱珠光體——奧氏體轉(zhuǎn)變過程。在鋼被逐步加熱到A_C1溫度的過程中，部分滲碳體按極限溶解度線PQ溶入鐵素體。當(dāng)溫度高于A_C1，鐵素體局部區(qū)域的碳含量增加。此區(qū)域的鐵素體不穩(wěn)定，便轉(zhuǎn)變成在此溫度下穩(wěn)定的奧氏體。在稍高于A_C1溫度，在鐵素體和滲碳體邊界處靠滲碳體供碳，形成具有奧氏體晶格的原子排列起伏，即臨界尺寸的奧氏體晶核。一些研究者認為，α-γ重構(gòu)的機制在有共格邊界時是切變形的。碳從Fe3C向按切變機制形成的層狀奧氏體擴散，并使奧氏體晶粒長大。當(dāng)晶粒長大時，α-γ晶格的共格性被破壞。切變機制被正常長大機制所代替，奧氏體晶粒變成等軸形貌。         鐵素體和滲碳體消失后，形成奧氏體晶粒的邊界也隨之消失。此時只有奧氏體晶粒的長大，而無新晶粒的產(chǎn)生。新產(chǎn)生的奧氏體晶粒內(nèi)的碳含量是不均勻的。在靠近原滲碳體區(qū)的高。在此濃度梯度的影響下，發(fā)生奧氏體中碳原子從原滲碳體區(qū)向鐵素體區(qū)的擴散。所以奧氏體晶粒區(qū)的擴大是由于α-γ的多晶轉(zhuǎn)變和碳原子擴散的結(jié)果。在轉(zhuǎn)變過程中，奧氏體區(qū)的擴大比滲碳體溶解快。因此，在完成α-γ轉(zhuǎn)變后，在鋼的奧氏體組織中尚存在一定量的滲碳體。為使其充分溶解于奧氏體，還需要延長等溫保持時間。最后按上述結(jié)果所形成的奧氏體在化學(xué)成分上市不均勻的，為使其達到均勻化，尚需更多的保持時間。
        青島豐東熱處理提供熱處理服務(wù)，可為客戶提供化學(xué)熱處理(滲碳、滲氮、碳氮共滲)、真空熱處理、等離子熱處理(離子滲氮)、常規(guī)熱處理(含深冷處理)等四大領(lǐng)域的熱處理加工服務(wù)。歡迎新老客戶來電咨詢，電話：4006577217。
        “青島豐東熱處理”微信公眾號提供的熱處理行業(yè)動態(tài)及資訊，歡迎關(guān)注。
