公与淑婷厨房猛烈进出视频韩国 ,性色AV无码,亚洲日韩乱码一区二区三区四区,国产SUV精品一区二人妻

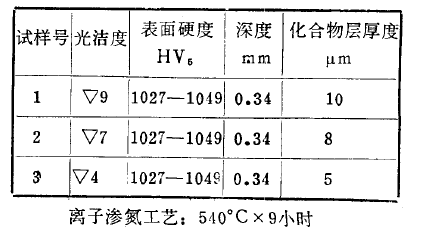

         氣體滲氮時(shí)，零件表面光潔度對(duì)滲氮層質(zhì)量有一定影響，光潔度高的其滲氮層較薄。而離子滲氮時(shí)則影響很小。圖為38CrMoAlA鋼不同表面光潔度時(shí)，在540℃離子滲氮9小時(shí)后的硬度、深度及化合物層厚度數(shù)據(jù)?？梢钥闯?，不同表面光潔度對(duì)滲氮后的硬度、深度均無影響，而僅僅影響化合物層的厚度。光潔度高的，化合物層較厚。X光衍射分析也證實(shí)了這一點(diǎn)，光潔度高的其ε相的衍射峰比光潔度低的明顯增高。          由于濺射作用，離子滲氮后零件表面光潔度稍有下降。長(zhǎng)時(shí)間離子滲氮后用手摸有不光滑的感覺。38CrMoAlA鋼經(jīng)540℃*10小時(shí)+580℃*10小時(shí)離子滲氮后，表面不平度由原來的0.45~0.50微米增大到0.58~0.65微米。
         將滲氮作為最后一道工序的零件，表面最好進(jìn)行一次拋光處理。去除由于打弧和陰極濺射凝附在零件表面的一些小顆粒，以防止?jié)B氮件在與軟接觸面配合時(shí)造成不必要的擦傷。
          青島豐東熱處理在氮化處理方面擁有豐富的經(jīng)驗(yàn)，提供氣體氮化、氣體軟氮化、離子氮化、離子軟氮化、氮化+氧化（FD-NCO）等服務(wù)，歡迎新老客戶來電咨詢，電話：4006577217。
