下表所列數據為W18Cr4高速鋼試樣，經正常淬火和離子氮化后彎曲聲發(fā)射試驗結果，可見所有滲氮試樣與未滲氮的相比，開裂點位移及應力值均大大下降。這說明高速鋼滲氮層的脆性都很大。高速鋼滲氮層的脆性隨著滲氮時間延長和滲氮溫度升高明顯增加，這顯然是由于滲層加厚所引起的，滲氮氣氛的氮勢增加，高速鋼滲氮層的硬度和深度都相應增加，韌性稍有下降。即使出現極薄的ε相化合物層，也未發(fā)現脆性明顯增大，滲氮后在氫等離子體中擴散回火，表面硬度雖有下降，但因滲氮層增厚，反使脆性大幅度增加。為了減小高速鋼滲氮后的脆性，嚴格控制滲氮層的厚度是最為重要的。資料中提出的滲氮后回火，可減小高速鋼脆性的結論，還需要補充一點，即必須控制回火后滲層的深度，否則會適得其反。在一般情況下，也應該防止在高速鋼滲層表面出現化合物層。

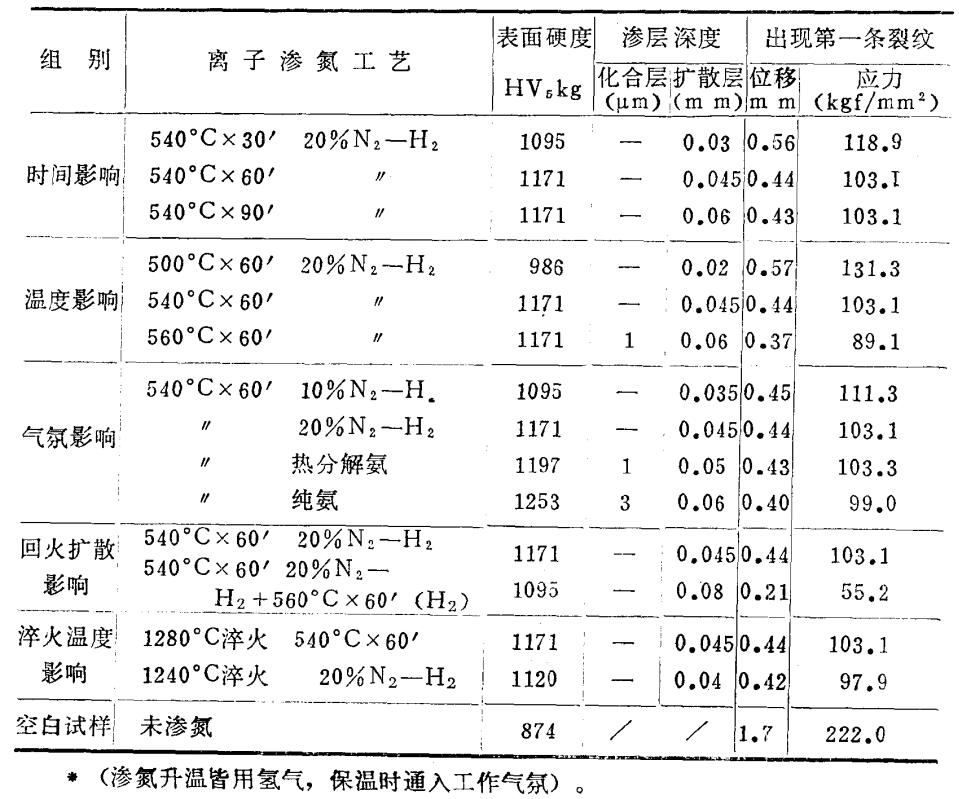

高速鋼滲氮試樣三點彎曲試驗結果（試樣6×13×140mm 跨距47mm）
